Назардан тыс қалдыра алмайтын күн шатырлары: Көлбеу және тегіс шатырлы PV жүйелеріне толық нұсқаулық
Мазмұны
Өнім туралы ақпарат
Ғимаратқа интеграцияланған фотоэлектрлік (BIPV) ішінде шатыр күн энергиясы ең маңызды қолдану формасы болып табылады. Шатырлар тамаша күн сәулесі жағдайларына ие, ғимарат бағытына әсер етпейді, көлеңкеленуге бейім емес және күн радиациясын толық сіңіре алады. Бұл артықшылықтар шатырды күн энергиясын ұстау үшін ең жақсы орынға айналдырады. Шатыр PV әдетте екі негізгі санатқа бөлінеді: көлбеу шатыр PV және жалпақ шатыр PV.
Техникалық Параметрлер
Көлбеу шатыр PV

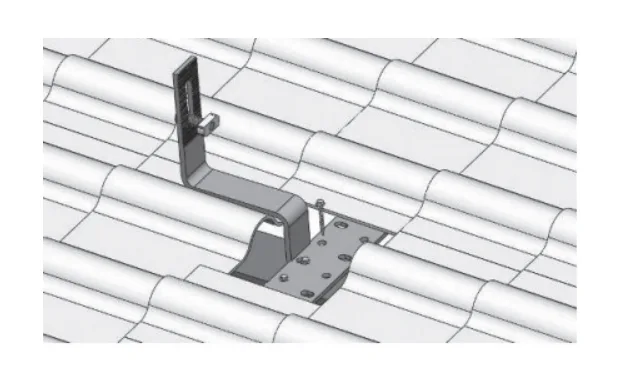

Көлбеу шатырларға тікелей орнату: PV модульдері әдетте көлбеу шатыр бетінің бағытымен жалпақ төселеді. Модульдер мен шатыр арасында кабельдерді өткізу және жылуды тарату үшін желдетуге арналған саңылау қалдырылады, жоғарыда көрсетілгендей.
Жаңа бетон көлбеу шатырлар немесе вилла типті бетон көлбеу шатырлар (плиткамен жабылған) үшін әдетте жобалау кезеңінде болттар алдын ала орнатылуы мүмкін, ал шатыр гидрооқшаулауы дәстүрлі тәжірибе арқылы жүзеге асырылады. Модуль негізін орнатқан кезде, гидрооқшаулау қабаты негіздің және металл көмілген бөліктердің үстіне ұзартылуы керек, анкерлік болттардың айналасында тығыздау өңдеуімен. Гидрооқшаулау қабаты тесілген жерде, саңылауды толтыру және жаңбыр суының кіру жолын бөгеу үшін гидрооқшаулағыш тығыздағыш қолданылуы керек. Сондай-ақ негіздің астына қосымша гидрооқшаулау қабаты қосылуы керек, осылайша негіздің үстінде ағып кету орын алса да, жаңбыр суы құрылымдық қабатқа жетпейді.

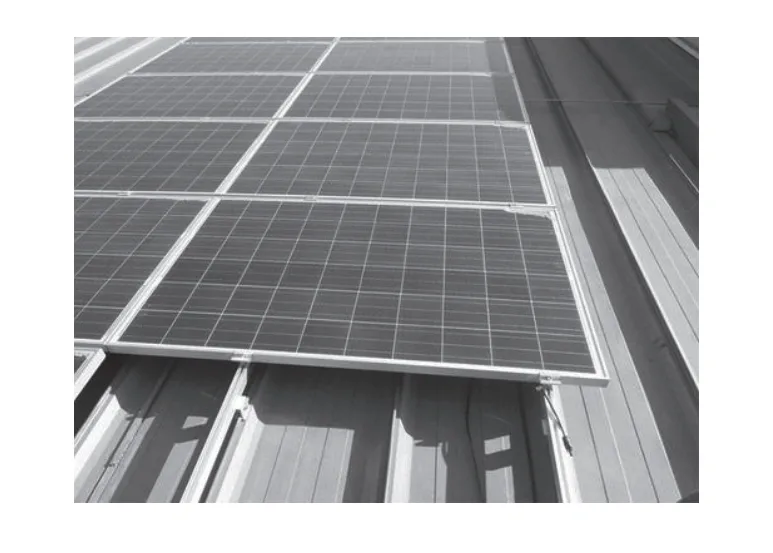

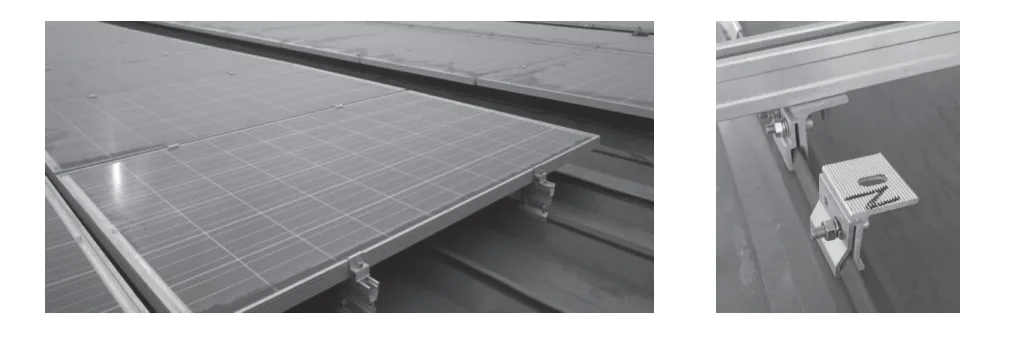

Зауыттар мен қоймалардың үлкен аумақты түсті болат шатырлары үшін, әдетте еңістік 5% - 10% құрайды. Модульдерді шатырдың еңісіне параллель орналастыруға немесе белгілі бір көлбеу бұрышпен орнатуға болады. Жоғарғы тірек кронштейндері әртүрлі қосқыштар мен бекіткіштер арқылы шатырдың жүк көтергіш құрылымына қосылады. Әртүрлі түсті болат панель құрылымдары әртүрлі кронштейн қысқыштарын қажет етеді — қысқыш түсті болат плиткаға неғұрлым жақсы сәйкес келсе, орнату жүйесінің сенімділігі соғұрлым жоғары болады.
Зауыттар мен қоймалардың қолданыстағы түсті болат шатырларға PV қосу бойынша жаңғырту жобалары, бекіту әдісі шатыр панелінің құрылымына сәйкес таңдалуы керек — PV кронштейндерін шатыр панеліне орнату үшін қолайлы қысқыш қосылыстары, бұрғыланған болт қосылыстары немесе химиялық желіммен байланыстыру қолданылады. PV жабдығын қосқаннан кейін, әсіресе шатыр панелін тесетін қосқыштар үшін шатырдың гидрооқшаулауын күшейтуге ерекше назар аудару керек. Гидрооқшаулау өнімділігін қамтамасыз ету үшін су өткізбейтін тығыздағыштар немесе басқа герметикалық құрылымдық желімдер қолданылуы мүмкін. Сонымен қатар, бастапқы шатырдың болат жақтауының, фермалардың, прогондардың және шатыр панельдерінің құрылымдық жүктемесін жүк көтергіш элементтерге кернеу талдауы арқылы қайта тексеру қажет, бұл құрылымдық қауіпсіздікті қамтамасыз етеді.

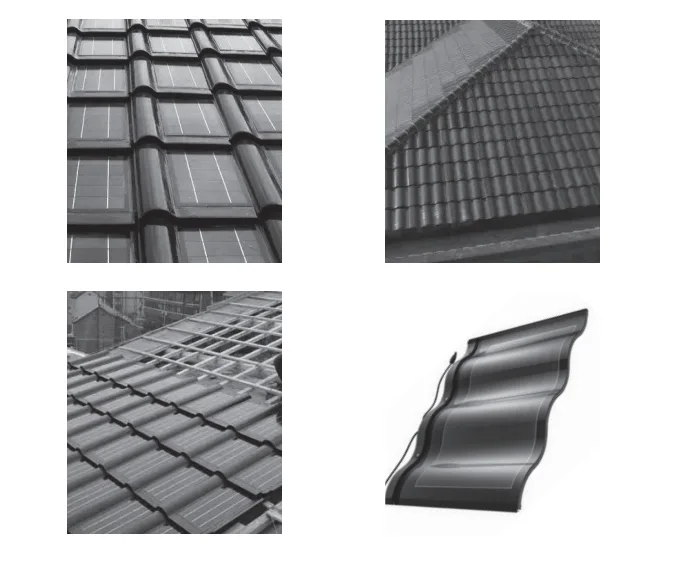

Күн плиткасын салу және орнату: Жаңа бетон шатырлар немесе вилла типті бетон шатырлар (плиткамен жабылған) үшін, кәдімгі тікелей орнатылатын түрден басқа, көптеген жобалар күн плиткаларының формасын қабылдайды. Плиткалы шатыр - бұл ерекше пішіні модульдің сыртқы түріне жоғары талап қоятын көлбеу шатырдың бір түрі. Сондықтан күн плиткалары ғимарат шатырымен үйлесу үшін жиі қолданылады, жоғарыда көрсетілгендей.

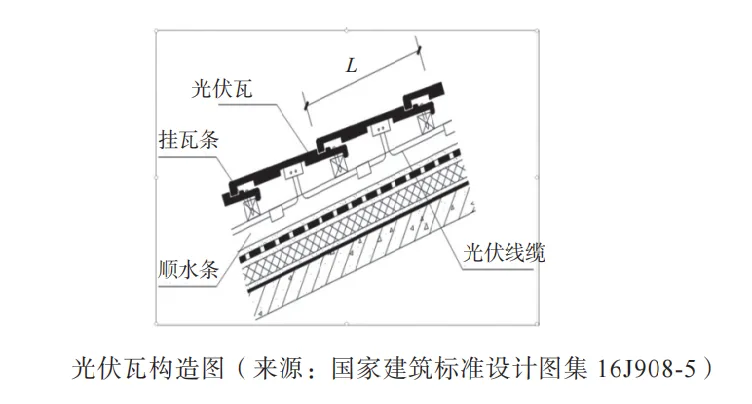

Күн плиткалары ғимараттың жалпы сәулеттік стилін сақтайды, ғимаратты энергиямен қамтамасыз етеді және сонымен бірге ішкі температураны төмендетеді. Күн плиткалары кәдімгі шатыр плиткаларының модульдік өлшемдеріне сәйкес келуі керек және шатырдың қалыпты дренаж функциясына кедергі келтірмеуі керек. Күн плиткасының құрылысы жоғарыда көрсетілген.
Жазық шатырға PV орнату

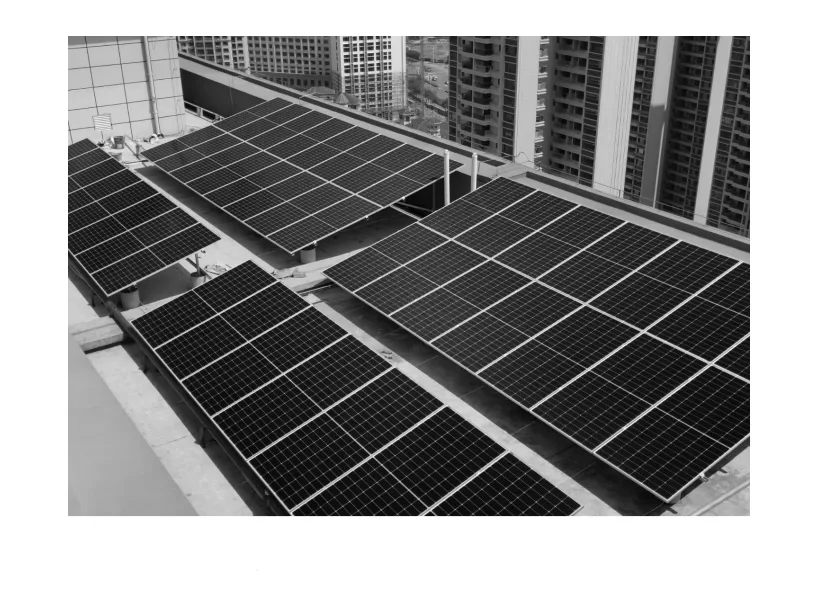

Тікелей орналастыру: Ғимараттардың ең көп таралған бетон жазық шатырлары үшін, шатырдағы бетон тіректерге бекітілген болат кронштейндерді қолданатын бекітілген көлбеу PV массиві қолданылады. Модуль кронштейндері құрылымдық блоктың ұзындығы бойынша көлденең тіректермен орналастырылған. Кронштейндер мен іргетастар арасында, кронштейн элементтері арасында және кронштейндер мен прогондар арасында болтты қосылыстар қолданылады.
Бұл орнату әдісі құрылымға салыстырмалы түрде аз жүктеме түсіреді, орнату оңай, әдетте ғимараттың шатыр құрылымының қауіпсіздігіне әсер етпейді, бастапқы шатыр гидрооқшаулау жүйесін бұзбайды және экономикалық шығыны салыстырмалы түрде төмен. Жаңа ғимараттар үшін, арнайы кронштейн орнату өлшемдеріне сәйкес жобалау кезеңінде бетон тіректерін қалдыруға болады, бұл орнатуды ыңғайлы етеді. Модуль кронштейндерінің көлбеу бұрышын жергілікті ендік пен шатырдың орналасуына негізделген тиісті күн фотоэлектрлік бағдарламалық қамтамасыз ету арқылы есептеуге болады, оңтайлы күнге бағытталған және көлбеу бұрышын таңдауға болады.
Модульдер көлбеу орналастырылғанда, фотоэлектрлік массивтің қатар аралығын ескеру қажет, алдыңғы қатар артқы қатарды көлеңкелемеуі үшін. Көлбеу бұрышы мен қатар аралығын таңдау қолжетімді шатыр кеңістігінің нақты өлшемдерімен үйлестірілуі керек. Күн сәулесінің жағдайын қанағаттандыру шартымен, барлық факторларды салыстыра отырып, оңтайлы көлбеу мен конфигурацияны таңдау керек, осылайша шатыр ауданына орнатылған қуаттылықты арттыру және электр өндіру тиімділігін жақсарту. Өткен жобалау тәжірибесіне сүйенсек, осылай орнатылған күн жүйелерінің аудан бірлігіне орнатылған қуаты шамамен 120–160 Вт/м² құрайды, жобалау кезінде 150 Вт/м² деп бағалау ұсынылады.
Ғимарат шатырларында салқындату мұнаралары, желдету және өрт сөндіру желдеткіштері, сумен жабдықтау және су бұру жабдықтары мен құбырлары, сондай-ақ шатырдан жоғары көтерілетін баспалдақ ұялары, лифт машина бөлмелері және шатырдағы өрт су резервуарлары сияқты көптеген электромеханикалық құрылғылар орналасқан. Осының бәрі күн панельдерінің орналасуына айтарлықтай әсер етеді. Модульдер үшін қолжетімді және үздіксіз шатыр ауданы аз немесе шашыраңқы болуы мүмкін, бұл жүйенің орналасуы мен кабельдерді біріктіруге қолайсыз. Жобалау кезеңінде сәулет және әртүрлі электромеханикалық пәндермен байланыс және үйлестіру жұмыстарын ерте жүргізу қажет, жақсырақ орнату аймағы мен жағдайларын қамтамасыз ету үшін.

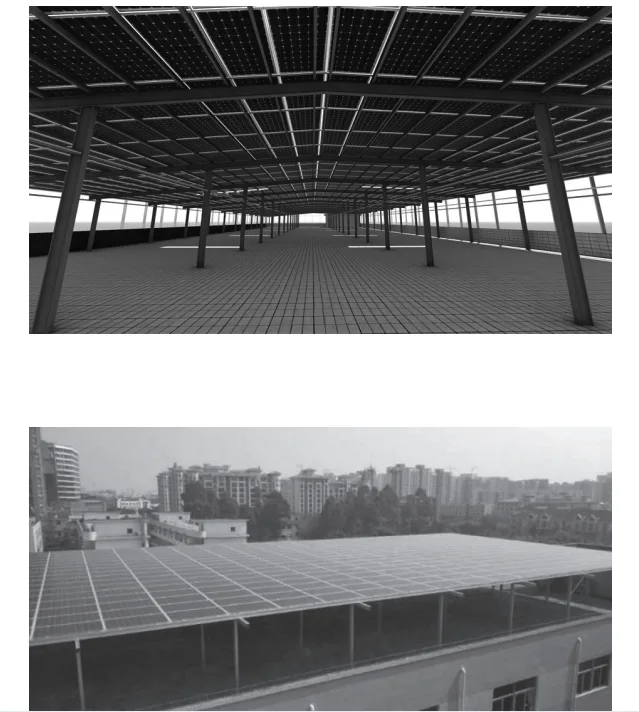

Көтеріңкі орнату: Кеңістікті тиімді пайдалану және шатырға тікелей орнатудың кемшіліктерін жою үшін көтеріңкі орналастыруды қолдануға болады. Шатырдың жоғарғы бөлігіне болат шатыр жақтауы қосылады, ол күн панельдерін ұстап тұрады және шатыр жабдықтарының орналасуы мен пайдаланылуына әсер етпейді. Модуль кронштейндері болат шатыр құрылымының арқалықтарына болттармен бекітіледі, жалпы көлденең көлбеу қабылданады, онда модульдер шатырдың болат құрылымына жазық орналастырылады, жоғарыда көрсетілгендей.
Бұл әдіс шатыр ауданын барынша пайдалануға мүмкіндік береді және шатыр жабдықтарының орналасуынан туындайтын кедергілерді болдырмайды, бірақ бірнеше мәселелерді ескеру қажет. Біріншіден, қауіпсіздік. Болат шатыр парапет биіктігінен асып кеткендіктен, қатты ауа райы (мысалы, күшті тайфун) модульдерді көтеріп, олардың құлауына әкеліп, төменде қауіп төндіруі мүмкін. Сондықтан орнату көлбеу бұрышы тым үлкен болмауы керек және монтаждық қосқыштардың қосылу беріктігін қайта тексеру қажет. Екіншіден, болат шатырдың ғимарат биіктігі мен жер үлесінің коэффициентіне әсері. Шатырдың барлық жағы ашық болғанымен, иелері кейін оны пайдалану үшін жауып тастауы мүмкін, сондықтан құрылымның биіктік пен жер үлесінің коэффициентін есептеуден босатыла алатынын жергілікті құрылыс және жоспарлау органдарымен растау қажет. Үшіншіден, шатырдағы электромеханикалық жабдықты салқындату мұнаралары, сору желдеткіштері және желдету құбырлары сияқты, жоғарыдан жабуға болатынын тиісті мамандармен келісіп, растау керек.
Жаңадан салынған түсті болат шатырлы ғимараттар үшін біріктірілген фотоэлектрлік шатыр панелін таңдауға болады, ол модульдерді бүкіл шатырға орнатуға мүмкіндік береді — кронштейнсіз, жылдам орнатылады, жүруге болады және техникалық қызмет көрсету немесе тазалау арналарын қажет етпейді. Кәдімгі металл шатыр панельдеріне қарапайым модульдерді қосумен салыстырғанда, бұл біріктірілген шешім желге төзімділік, гидрооқшаулау, өрттен қорғау және қолжетімді шатыр алаңын толық пайдалану бойынша жақсырақ, жоғарыда көрсетілгендей.
Техникалық артықшылықтар
Шатырлар күн сәулесінің тамаша әсерін, бағдарлау шектеулерінің болмауын және аз көлеңкеленуді ұсынады
Бірнеше орнату стратегиялары бетон, түсті болат, плиткалы және біріктірілген шатыр түрлеріне бейімделеді
Күн плиткалары сәулеттік эстетиканы сақтай отырып, ішкі температураны төмендетеді
Күшейтілген гидрооқшаулау және құрылымдық қайта тексеру шатырдың ұзақ мерзімді қауіпсіздігін қамтамасыз етеді
Оңтайландырылған көлбеу бұрышы мен қатар аралығы орнатылған қуат пен генерация тиімділігін барынша арттырады
Біріктірілген фотоэлектрлік шатыр панельдері кронштейнсіз, жүруге болатын, ауа райына төзімді шатырларды қамтамасыз етеді
Өнімді қолдану
Шатырға орнатылатын күн панельдерінің шешімдері ғимараттардың кең спектріне қолданылады: бетонды көлбеу немесе плиткалы шатырлары бар тұрғын үйлер, үлкен түсті болат шатырлары бар өнеркәсіптік зауыттар мен қоймалар, күн панельдерін қайта жабдықтаудан өтетін бар ғимараттар және электромеханикалық жабдықтармен толтырылған тегіс бетонды шатырлары бар коммерциялық ғимараттар. Тікелей орнату, күн плиткалары, бекітілген бұрышты массивтер, көтеріңкі шатыр құрылымдары немесе толық интеграцияланған күн панельді шатыр панельдері арқылы әрбір тәсіл энергия өнімділігін, гидрооқшаулауды, құрылымдық қауіпсіздікті және архитектуралық көріністі теңестіру үшін учаске жағдайларына бейімделуі мүмкін.
